堡盟电感式传感器的安装与设置
发布时间:2021-09-08        浏览次数:63        返回列表

堡盟电感式传感器的安装与设置主要分以下几个方面:

1.电气连接

开关型传感器提供PNP、NPN或Namur输出;测量型传感器提供电压输出(0 … 10 V)或电流输出(例如4 … 20 mA或0 … 10 mA)。

串联开关

直流3线制(图示为PNP回路)

每个导电传感器上的压降将降低负载驱动电压。因此,串联接近开关的数目有一定限制。通过将各个传感器压降与负载驱动所需电压相加,可以计算出该数目。

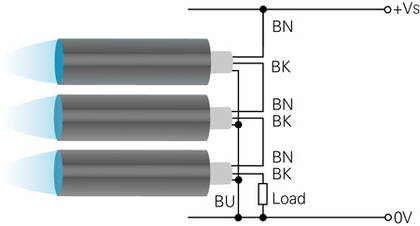

并联开关

直流3线制

直流3线制传感器可按照右图所示并联。然而,并联时必须加一个解耦二级管。

接线图

图中所示为无被测物状态,传感器无输出。当被测物体位于感应范围内时,传感器输出。在图中,Z指典型负载电阻位置;Uz指此负载电阻所受电压。如果Uz = 高 (≈ +Vs),则有电流;如果Uz = 低 (≈ 0 V),则负载电阻中没有电流。输出与+Vs之间的负载电阻为上拉电阻,输出与0 V之间的负载电阻为下拉电阻。

PNP或NPN输出

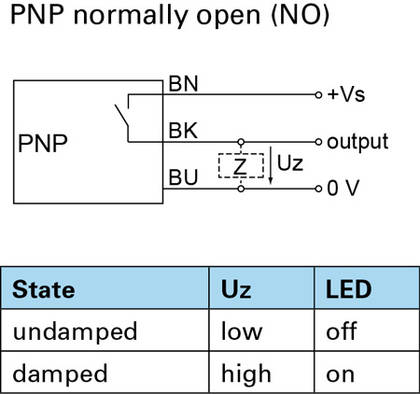

带PNP或NPN输出的传感器为3线制(+Vs、输出和0 V),工作电流为直流(DC)。PNP传感器的负载电阻位于输出与0 V之间(下拉电阻),而NPN传感器的负载电阻位于+Vs与输出之间(上拉电阻)因此,在开关期间,PNP输出与正电压连接(正开关量输出),而NPN输出与负电压连接(负开关量输出)。

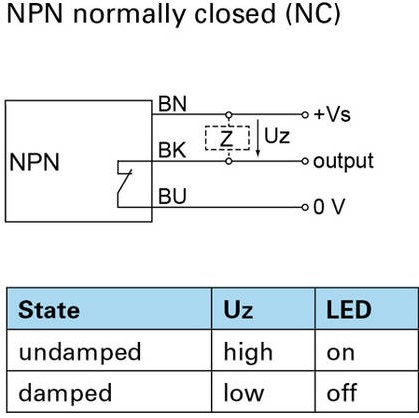

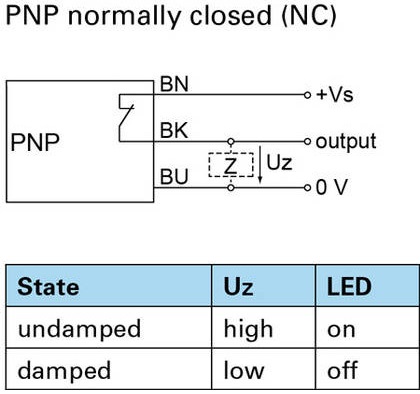

常开触点和/或常闭触点确定了开关功能。常开触点称为常开(NO),常闭触点称为常闭(NC)。被测物体处于测量范围内时,具有常开功能的传感器建立触点连接(Uz = 高),而具有常闭功能的传感器则断开连接(Uz = 低)。


接线图说明

图中所示为无被测物状态,传感器无输出。当被测物体位于感应范围内时,传感器输出。在图中,Z指典型负载电阻位置;Uz指此负载电阻所受电压。如果Uz = 高 (≈ +Vs),则有电流;如果Uz = 低 (≈ 0 V),则负载电阻中没有电流。输出与+Vs之间的负载电阻为上拉电阻,输出与0 V之间的负载电阻为下拉电阻。

安装与安装方式

为了避免测量区域受到意外干扰,并确保***大感应距离,需要遵循安装指导,并保持规定的***短距离。如果不符合***短距离要求,则会导致感应距离减小。建议直接在实际应用环境下进行传感器测试。

传感器数据表中针对不同安装条件下校正因子的规定应优先于以下一般标准。

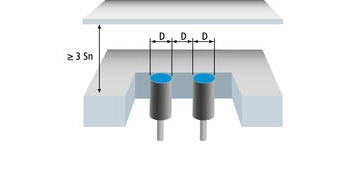

齐平安装

传感器可以齐平安装在金属板内。载体材料的选择会影响感应距离。

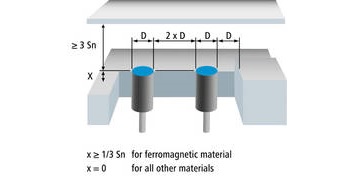

非齐平安装

空间直径必须等于感应头的直径,并且没有金属干扰。根据此原则,电场强度衰减变小,从而获得更大的感应距离。


半齐平安装

当安装在铁磁性材料内时,这些传感器要求在感应面后方提供一个没有任何金属材料的空间(×)。当安装在非铁金属材料(有色金属等)中时,传感器可采用齐平安装。对于测距传感器,必须阅读并遵循安装指导。

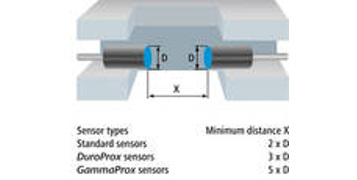

对向安装

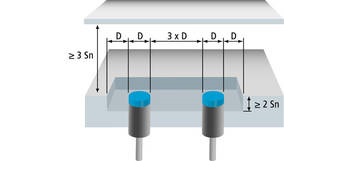

必须遵守短距离要求,以防对向安装的传感器互相影响。

安装扭矩

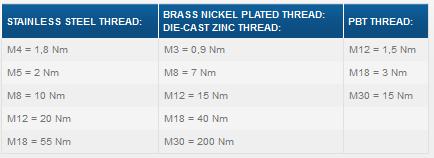

为避免在安装过程中损坏接近开关,扭矩不得超过默认值。将传感器感应面处的扭矩值降低30%。


无螺纹外壳的安装指导

必须避免外壳承受较大的偶发负载,例如在用无头螺钉固定时(IFRM 03、04、06)。不正确的安装可能会对接近开关造成不可逆转的损坏。对于外壳直径为6.5 mm的传感器,用塑料支架10109474能够实现可靠安装。

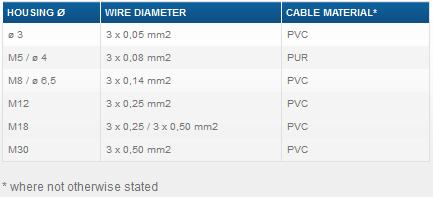

电缆直径


设置 / 自学习

堡盟自学习功能

具有线性化特性曲线的堡盟AlphaProx传感器、校正因子为1的传感器以及高灵敏度传感器均配备了拥有多种学习模式的自学习功能。通过此功能,可以在特定限值内轻松设定测量范围。例如,如果需要较小的测量范围和较大的信号幅值,可将范围限定在数毫米之内。如有必要,模拟量信号输出也可以反向。

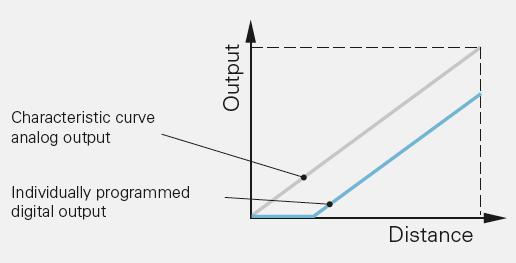

另外,还可以指定某个数字量输出的打开和关闭点。这些点可以在单独设定的测量范围之内和之外。


单点自学习模式(模拟量)

自学习功能可以设置测量范围的起始位置(如0 V)、中间位置(如5 V)或结束位置(如10 V)。在单点自学习模式下,无需改变输出特性曲线的灵敏度或斜率,就能将其移动。这种功能可用于安装误差的电子补偿,从而在批量生产过程中实现快速、简便的调节。

两点自学习模式(模拟量)

两点自学习模式适用于有两个参考点(起始和结束位置)的应用。通过调节测量范围,可以根据具体应用对输出特性曲线的灵敏度或斜率进行调试,同时还可以对安装误差和机械制造公差进行补偿。***个自学习位置总是与起始值(如0 V)相对应,第二个则对应于结束值(如10 V)。根据自学习顺序的不同,输出特性曲线会随着目标物的接近而升高或降低。

窗口自学习模式(数字量)

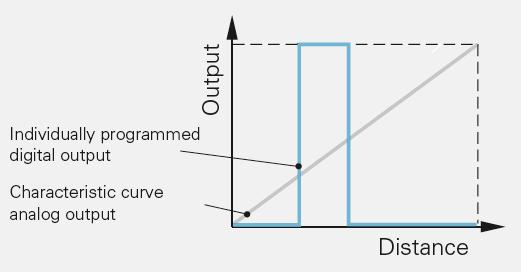

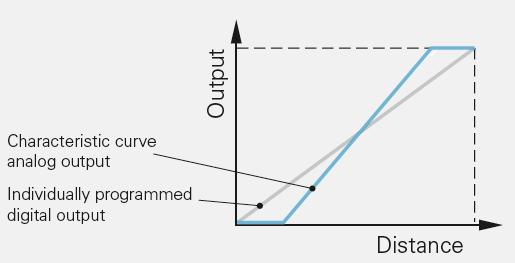

带额外数字量输出的模拟量测距传感器用自学习窗口设定(数字量)替代了两点自学习(模拟量),从而在目标物和传感器之间设定一个有效或无效的距离范围,以实现数字量输出,并且不受模拟量输出信号的影响。如果被测物体在自学习的测距范围之内,数字量输出为高或者低,具体取决于自学习顺序。这种自学习功能用于设定独立的开关量信号,不受模拟量信号的影响。

恢复出厂设置

所有带自学习功能的传感器都有恢复出厂设置功能,可以使传感器恢复到出厂设置。


产品系列

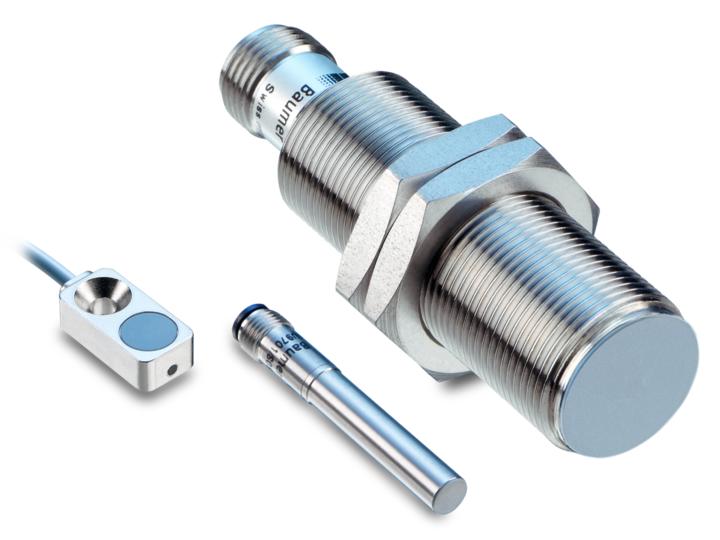

电感式接近开关

目标物检测

1.金属物体的非接触式检测

2.有无检测、运动控制和位置测量

3.带内置放大器的微型传感器

4.长感应距离小型传感器


电感式测距传感器

距离测量

1.完善的产品系列

2.纳米级测量精度

3.带内置放大器的紧凑型传感器

4.出厂前已完成校准,不同生产批次之间的差异很小
